产品介绍
发电机在运行中，发生单相接地故障是常见的，其故障电弧接地时会进一步扩大定子绕组绝缘损害甚至铁芯灼伤烧结。发电机中性点经高阻接地，可以把故障电流限制到适当值，从而抑制发电机接地故障电流，有效防止定子绕组绝缘损害，并能降低电弧接地暂态过电压。发电机中性点经高阻接地有多种方案，其中以单相接地变压器与电阻结构结合的方案合理。
我公司生产的ZB-FGR型发电机中性点接地电阻柜，将单相接地变一次侧连接系统中性点和大地之间，电阻器串联在变压器的二次侧，通过变压器的阻抗变换原理，相当于在系统中性点及大地之间串联了一个大电阻，从而实现发电机中性点经大电阻接地的要求。
产品特点
1、电阻体积小、重量轻；接地变抗冲击、阻燃、局放小
2、电阻采用镍铬合金或不锈钢材料，电阻率大，耐受温度高，抗腐蚀性好。适合于各种复杂环境。
3、接地变、电阻组合方案确保发电机中性点经高电阻接地。
4、可以配用隔离开关、电流互感器，提供故障信号接口和保护接口。
| 系统额定电压（KV） | 单相接地变压器变比（KV） | 额定电阻（Ω） | 额定时间（s） | 外形尺寸 |
| 10.5 | 10.5/0.22 | 0.3≤R≤0.7 | 60 | 1700*1400*2000 |
| 13.8 | 13.8/0.22 | 0.3≤R≤0.7 | 60 | |
| 15.75 | 15.75/0.22 | 0.3≤R≤0.7 | 60 | 1900*1400*2000 |
| 20 | 20/0.22 | 0.3≤R≤0.7 | 60 | |
| 24 | 24/0.22 | 0.3≤R≤0.7 | 60 | 2300*1500*2200 |
| 27 | 27/0.22 | 0.3≤R≤0.7 | 60 | |
| .. | .. | .. | .. | .. |

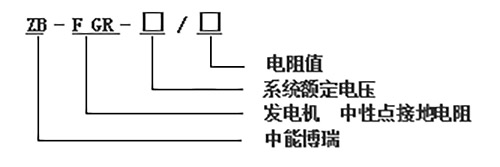

型号说明
