ZB- GCK开关柜智能综合操控装置

产品介绍

该系列开关柜智能操显装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为0.1-40.5kv的各种户内开关柜。产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态;带有负荷侧高压带电指示(可扩展母线侧带电显示或验电核相功能)、带电闭锁控制器、自如加热除湿、实时数字显示温湿度值及加热器故障检测、高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485通信接口、4-20MA变送口等多种功能，简化了开关柜面板设计，美化了部局，开关状态指示功能的新型电气装置。目前该产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。

技术特点

1、主要器件均为工业级器件；

2、系统采用MICROCHIP的PIC单片机；

3、高压电气接点处的温度通过2.4G无线的方式传递，具有隔离抗干扰能力强等特点；

4、开关量输入和通讯接口均采用光耦和电源隔离，输出采用12V继电器隔离；

5、软件上采用了冗余恶劣环境下长期稳定工作。

结构特点

该系列开关柜智能操显装置的机壳特别采用抗干扰能力强、具有防静电、阻燃功能的特殊材料制成，且装置内各芯片间均采用标准I2C总线结构。由于采用、容错、数字滤波等技术，从而确保了产品的高可靠性，能在强干扰和高性能的工业微处理器，配合现代传感技术及层量技术，系统的各种在线测量参数的测试精度及数据传输速度和整机抗干扰能力比普通开关状态显示仪有了明显提高。装置结构简单、极大地方便了用户的安装、配线和调试。

电气接点在线测温(可升级选配荧光光纤测温)

高压电气设备温度检测点都处于高电压、大电流、强磁场的环境中，甚至有的监测点还处在密闭的空间中，由于强电磁噪声、高压绝缘和空间的限制等问题，常规的温度测量方法无法解决这些问题而无法使用。我公司自主研发生产的电气接点在线测温系统采用无线电波进行信号传输，传感器安装在高压设备上，与接收设备之间无电气连接，因此该系统从根本上解决了高压设备接点运行温度不易实时在线监测的难题。

无线温度检测系统具有极高的可靠性，相对低廉的价格，使该系统可直接安装到每台高压开关、母线接头、室外刀闸或变压器上，系统配备标准通讯口，可联网运行、通过上位计算机，可记录高压设备实时运行温度的数据，为高压设备的维修提供累积数据，实现了高压设备故障的预知和维修。

无线传感器

无线温度传感器用于测量高压带电物体表面或接点处的温度，如高压开关柜内的裸露触点、母线连接处、户外刀闸及变压器等温度。无线温度传感器是由温度传感器、信号调理放大、逻辑控制电路、无线调制接口等组成。传感器将温度信号通过2.4G无线网络发送到无线式温度检测仪或开关柜智能操控装置。

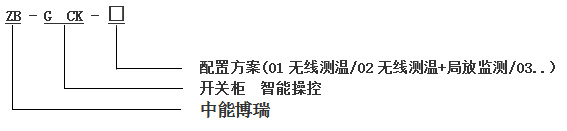

型号说明
