ZB-TSP系列变压器油色谱在线监测系统

产品介绍

ZB-TSP 变压器油色在线监测系统是本公司在传统色谱分析技术基础上，经过不断的研究，严格以国际电工委员会标准及中国电力行业变压器监测国家标准为试验研发依据，结合国际色谱分析技术结果，吸收国内外变压器油色谱在线监测系统的现场运行经验，研究开发的新一代变压器油色谱在线监测产品。可同时进行单氢、多组份、全组份油中溶解故障气体的监测：如氢气、一氧化碳、甲烷、乙烷、乙烯、乙炔、二氧化碳、氧气并能辅助实现油中微水的在线分析。自动、快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断系统早期预报设备故障隐患信息、避免设备故障，提高设备运行的可靠性。并通过对故障特性气体的分析诊断，及时捕捉变压器故障信息，科学指导变压器等油浸式电力高压设备运行检修。

技术参数

监测原理：监测H2、CO 、CH4 、C2H4、2C2H2、C2H6 (注：微水及C2O监测可以选配)

脱气方法：真空与声波脱气

分离方法：单一色谱柱

监测方式：单一气敏传感器

通信方式：RS485 、TCP/IP、GPRS

网络通信协议：支持TCP/IP网络协议，支持远程监测与远程维护

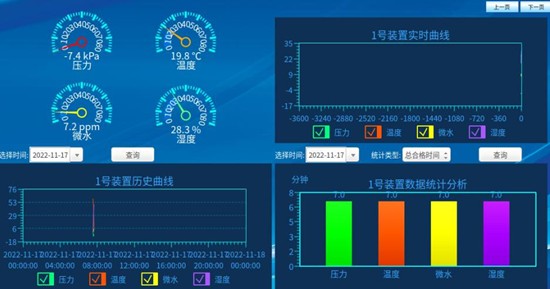

显示方式：报表/趋势图/增量分析，数据可并入用户监测网络

显示内容：H2、CO 、CH4 、C2H4、2C2H2、C2H6 TCG

报警方式：任意设定浓度、增量报警值;声/光报警;报警信号就地远传

分析周期：系统默认24小时/次，大于2小时，由用户设定

数据储存：20年

环境温度：-40℃-85℃

工作电源：AC220V 50HZ

载气：99.99%高纯空气，压力0.12-.025Mpa

安装尺寸：800*550*1100 mm (长*宽*高)

组成结构

变压器油色谱在线监测系统主要由油路循环系统、油气分离系统、冷阱、载气调节与控制系统、温度控制系统、油中特性故障气体色谱监测单元、故障诊断与数据管理软件(由工业控制计算机及操作系统构成)、通讯网络及数据远程控制与访问软件组建而成。

ZB-TSP系列变压器在线监测主要包括：油色谱、局部放电、铁芯接地、套管介损监测、绕组光纤测温等。 上述传感器均独立对应不同的采集器，既可独立监测，也可集成于油色谱机柜，共享一套变压器监测诊断软件，形成一套变压器综合监测系统。

为了满足不同用户及应用场景的需求，在线监测系统（各型号：多组份油色谱、多组份光声光谱、少组分油色谱、氢气或组合气体）

支持选配功能：

1）微水含量监测：用于检测变压器油中的微量水分，防止因水分导致的设备损坏

2）氮气浓度监测：提供对氮气浓度的测量，帮助维持变压器内部环境的稳定性

3）氧气浓度监测：监控氧气水平，预防氧化反应对变压器材料的影响

4）铁芯夹件接地电流监测：实现对变压器铁芯夹件接地电流的实时监控，及时发现可能存在的电气故障

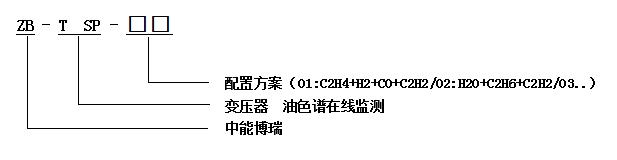

型号说明
